これまで多量流動トライやN増し試験などで多量の診断データを判定する際は、データロガーのCSVファイルを一つずつ解析する必要があり、膨大な手作業が発生していました。

自動判定機能は、SignalCatcherで作成した単位空間と特徴抽出方法を読込み、MT法を自動で演算する機能です。

準備として、データロガーやPLCなどを利用し、測定した波形データをPCの指定フォルダにCSVファイルとして保存できるように設定します。SignalCatcherは波形データの保存先を常時監視しており、ファイルの更新をトリガーとして該当CSVファイルを読込み、MT法を演算します。

演算結果は、PLCへの出力やPCへの保存が可能です。判定結果をリアルタイムで表示・保存できるため、標本線や重心法の計算および確認作業を自動化でき、エンジニアの作業時間を大幅に短縮することが見込めます。

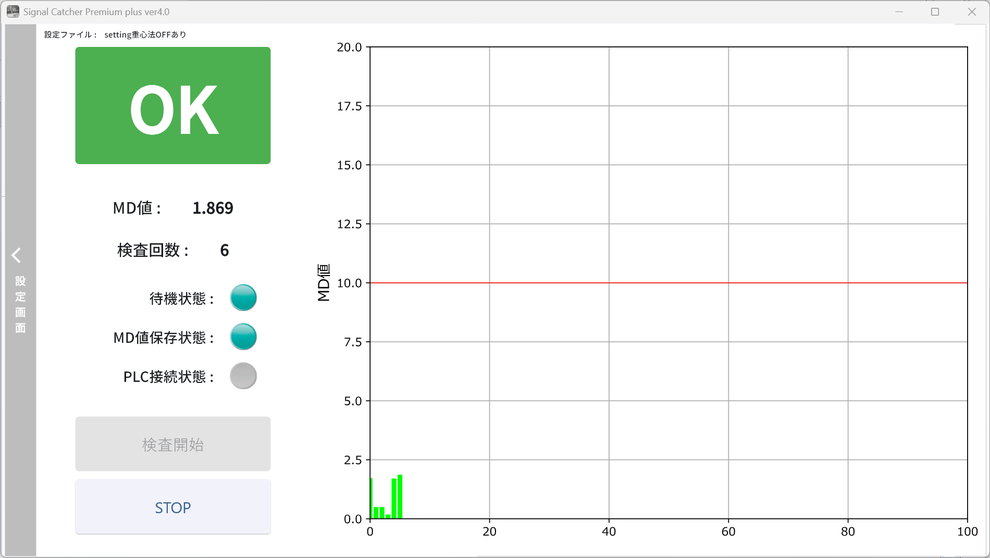

こちらは、自動判定の結果を表示する画面です。

画面右側のグラフにはMT法の演算結果が推移として表示されます。過去100個分までのデータをプロットすることが可能です。
